Круговая диаграмма (Fan Chart) потомков

Круговая диаграмма потомков находится на той же закладке, что и Круговая предков, которая появилась еще в первых версиях. Так как почти все настройки для обоих отчетов были одинаковыми, не было смысла эти отчеты дублировать на разные закладки. Хотя механизмы построения Диаграммы Предков и Потомков совершенно разные.

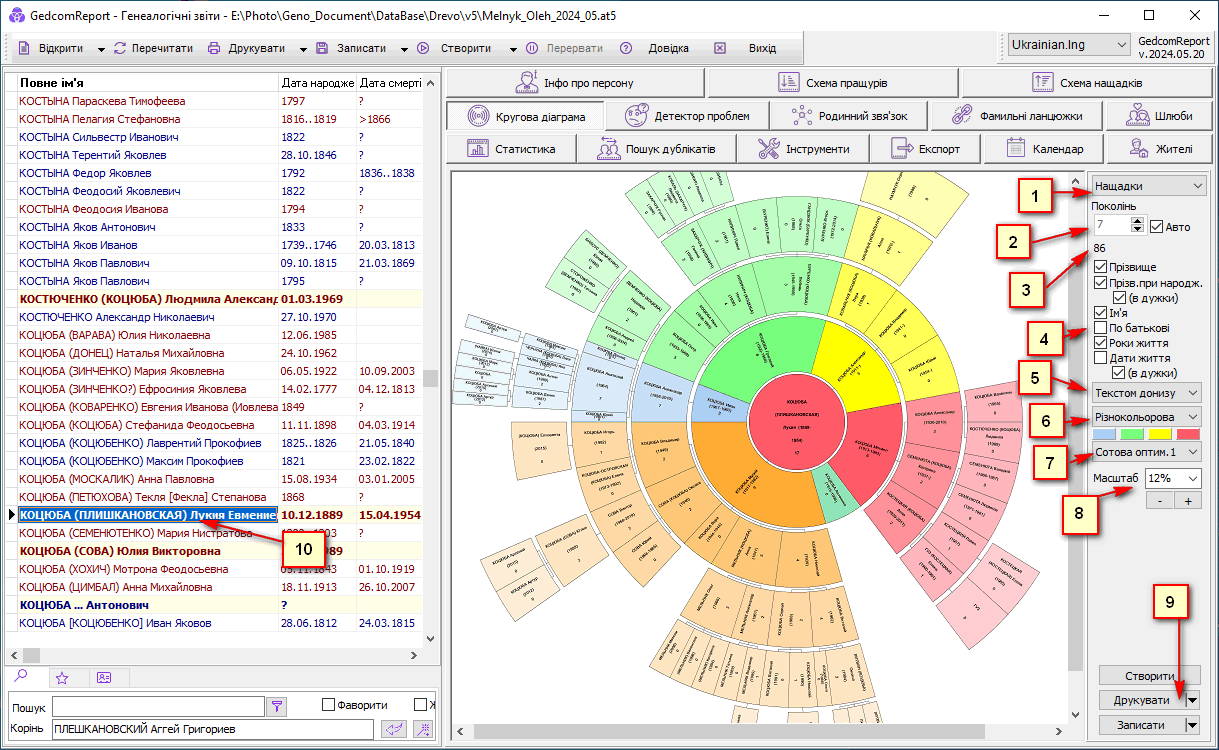

Добавилась только настройка вида диаграммы (обозначена 1). Из-за этого некоторые, как оказалось, не знали о существовании данной разновидности отчета (хотя на момент написания этого раздела справки ему уже около 5 лет)

  1. Выбор типа круговой диаграммы (Предки или Потомки)
  2. Кол-во поколений, которым ограничивается диаграмма (не более 13), при выборе  опции "Авто" количество поколений будет определено автоматически по самой длинной цепочке потомков выбранной персоны
  3. Количество персон в отчете (заполняется после построения диаграммы и носит информационный характер)
  4. Какие данные попадут в ячейку с персоной (ФИО, годы жизни и т.п.)
  5. Ориентация текста в ячейках (для данной разновидности отчета особой разницы не имеет, так как информация в ячейках расположена радиально к центру
  6. Цветность диаграммы (и для экрана и для вывода на печать)
    • Монохром (ячейки не заполнены цветом)
    • Двухцветная (ячейки мужчин - синие, женщин - красные)
    • Многоцветная: 4 базовых цвета чередуются поочередно с повторениями, если детей у корневой персоны больше 4-х. В дальнейшем дети детей окрашиваются в цвет своих предков
  7. Вид диаграммы
    • Полный круг - для Диаграммы потомков не актуальна
    • Секторная - прорисованы только сектора с информацией о персоне
    • Сотовая пропорциональная - то же, но с соединительными линиями между поколениями
    • Сотовая оптимальная 1 - то же, что и сотовая, но размер ячеек меняется в зависимости от количества детей
    • Сотовая оптимальная 2 - то же, что и сотовая, но размер ячеек меняется в зависимости от количества детей и внуков
  8. Масштаб диаграммы - настройка используется только для просмотра. Для печати и сохранения в файл всегда используется 100%-ный масштаб картинки. Масштаб диаграммы можно менять также с помощью колесика мыши, если курсор мыши находится над изображением.
  9. Возможность разбитьДиаграмму при сохранении или распечатке на принтер. При нажатии на соответствующую кнопку (без стрелки) файл печатается (сохраняется) целиком одним файлом (или на одном листе бумаги), если по стрелке возле кнопки, то с разбивкой на части (на 2 или 4 части).
  10. Выбранная из списка персона, от которой будет строиться диаграмма



Вид диаграммы

В случае Диаграммы потомков есть смысл выбирать разновидности Сотовых диаграмм.

Как правило при исследованиях отдельные "ветки" потомков заполнены гораздо лучше, чем другие. И круговая диаграмма приобретает вид, когда у одних персон количество потомков (секторов) небольшое, а у других гораздо больше (как детей таки и внуков, правнуков и т.д.). Два вида сотовых диаграмм (оптимальные) позволяют оптимизировать место у самых дальних от корневой персоны потомков в таких ситуациях, увеличив размер ячеек за счет наличия свободного места отсутствующих персон у "кузенов". Эти разновидности диаграмм используют немного разные алгоритмы размещения:

"Сотовая оптим.1" в этом смысле имеет более "щадящий" режим, а "Сотовая оптим.2" - более "агрессивный".

Но лучше 1 раз увидеть, чем объяснить словами. На нижних рисунках расположены все 3 разновидности диаграммы, построенные от одной и той-же персоны

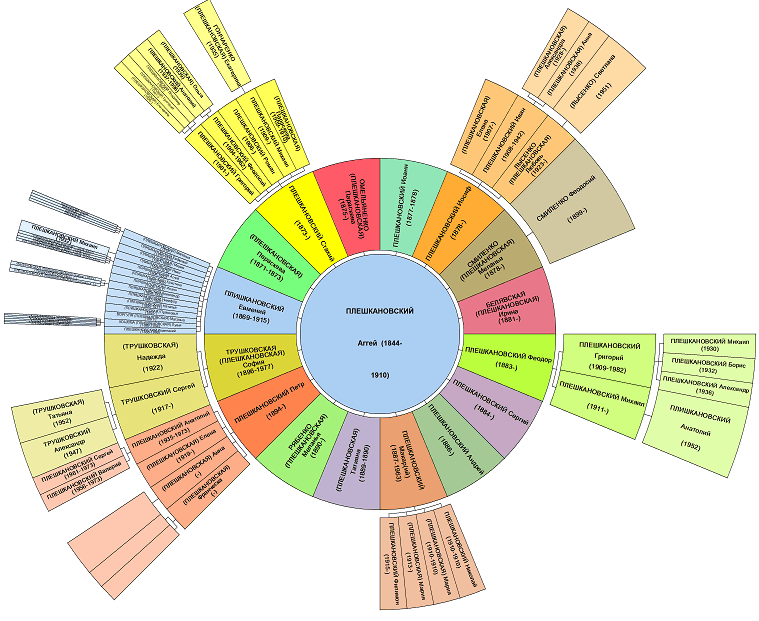

          Сотовая пропорциональная

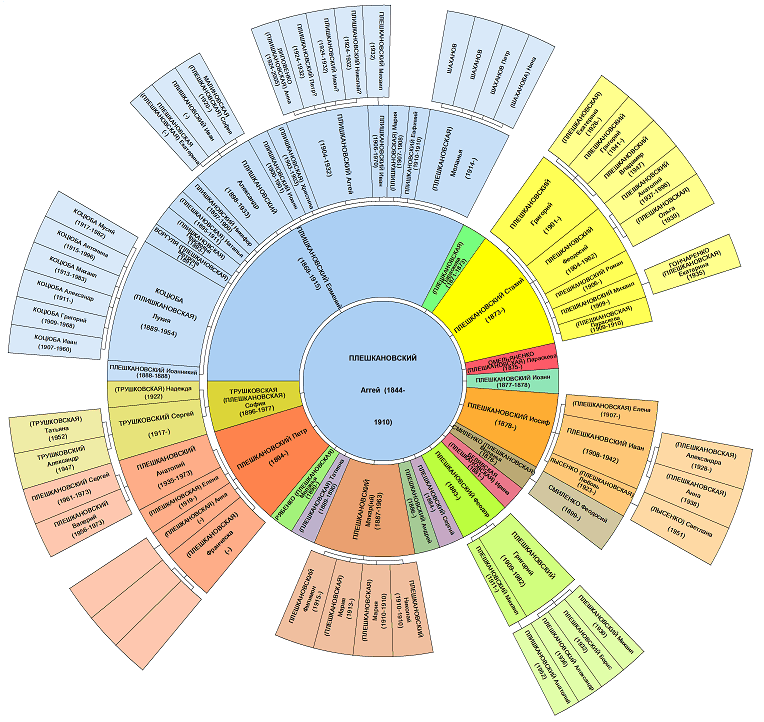

            Сотовая оптимальн.1

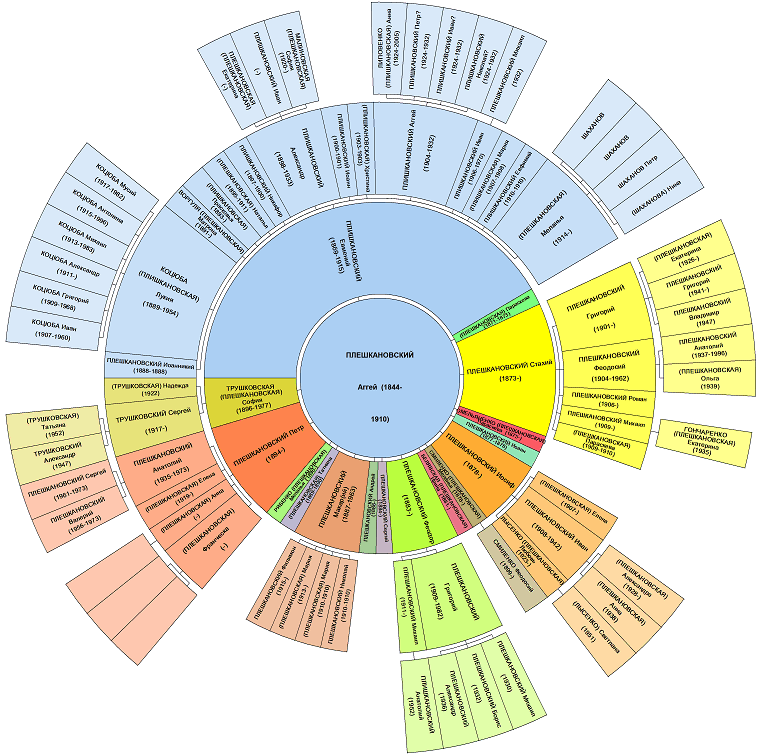

            Сотовая оптимальн.2

В зависимости он полноты исследования поколений можно выбрать наиболее приемлемый вариант, чтобы и надписи были читаемы и особо не страдали пропорции размера ячеек.

Данный вид размещения ячеек круговой диаграммы полностью оригинальный, то есть придуман мной и аналога такого размещения в других генеалогических программах я не встречал.

Кроме этого появилась возможность пользовательского выбора цветов во всех видах круговых диаграмм (в случае, если выбран Двухцветный или Многоцветный вариант). Выбранные цвета будут запомнены, однако их всегда можно сбросить к стандарным. А именно: при выборе цвета (для этого нужно нажать на цветной квадрат) стандартные цвета (которые заложены в программу изначально) будут в блоке Дополнительных цветов.
