Круговая диаграмма (Fan Chart) предков

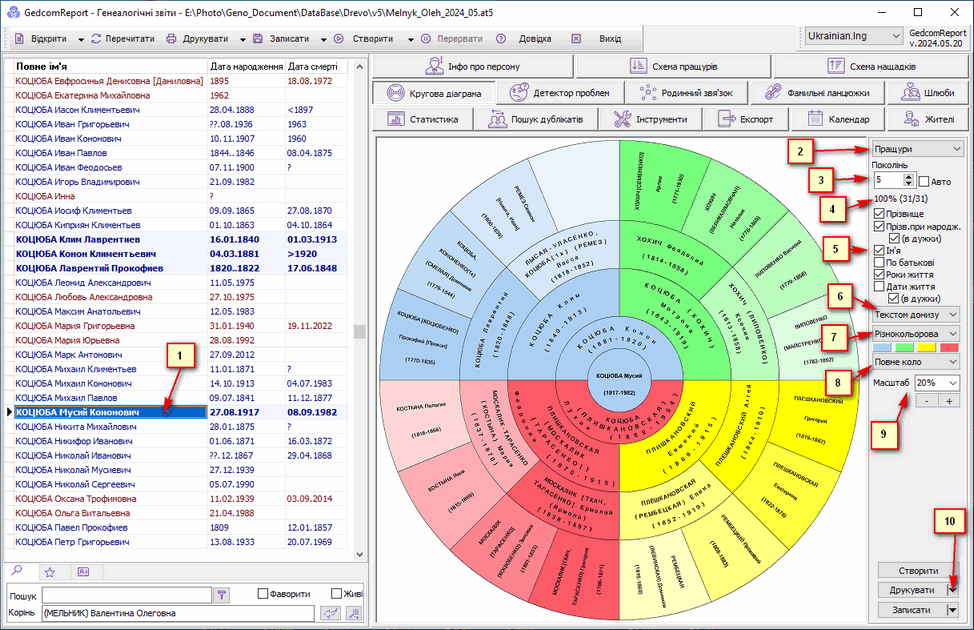

  1. Выбранная персона, от которой будет строиться диаграмма
  2. Кол-во поколений, которым ограничивается диаграмма (не более 13), при выборе  опции "Авто" количество поколений будет определено автоматически по самой длинной цепочке предков выбранной персоны
  3. Процент заполнения диаграммы (заполняется после построения диаграммы и носит информационный характер)
  4. Какие данные попадут в ячейку с персоной (ФИО, годы жизни и т.п.)
  5. Ориентация текста в ячейках, настройка имеет следующие значения:
    • Текст - вниз (текст максимально ориентирован таким образом, чтобы его было удобно читать)
    • Низом к центру (нижняя часть текста ориентирована к центру диаграммы)
    • Верхом к центру (верхняя часть текста ориентирована к центру диаграммы)
  6. Цветность диаграммы (и для экрана и для вывода на печать)
    • Монохром (ячейки не заполнены цветом)
    • Двухцветная (ячейки мужчин - синие, женщин - красные)
    • Многоцветная (4 сектора от бабушек-дедушек имеют свой оттенок, корневая персона и ее родители раскрашиваются согласно двухцветной раскраске)
  7. Вид диаграммы
    • Полный круг (классический вид) - прорисованы все сектора вне зависимости от того содержит-ли сектор информацию о персоне
    • Секторная - прорисованы только сектора с информацией о персоне
    • Сотовая пропорциональная - то же, но с соединительными линиями между поколениями
    • Сотовая оптимальная 1 - то же, что и сотовая, но размер ячеек меняется в зависимости от количества детей
    • Сотовая оптимальная 2 - то же, что и сотовая, но размер ячеек меняется в зависимости от количества детей и внуков
  8. Масштаб диаграммы - настройка используется только для просмотра. Для печати и сохранения в файл всегда используется 100%-ный масштаб картинки. Масштаб диаграммы можно менять также с помощью колесика мыши, если курсор мыши находится над изображением.
  9. Сглаживание картинки после масштабирования (позволяет выглядеть картинке лучше, однако замедляет ее вывод)
  10. Возможность разбить Диаграмму при сохранении или распечатке на принтер. При нажатии на соответствующую кнопку (без стрелки) файл печатается (сохраняется) целиком одним файлом (или на одном листе бумаги), если по стрелке возле кнопки, то с разбивкой на части (на 2 или 4 части).



С помощью опций данного отчета есть возможность выбрать вид построения диаграммы:

Предки-Потомки - выбор типа построения диаграммы Предков или Потомков от выбранной персоны.

Полный круг - с прорисовкой секторов вне зависимости от наличия информации о персонах в данной ячейке (на изображении выше)

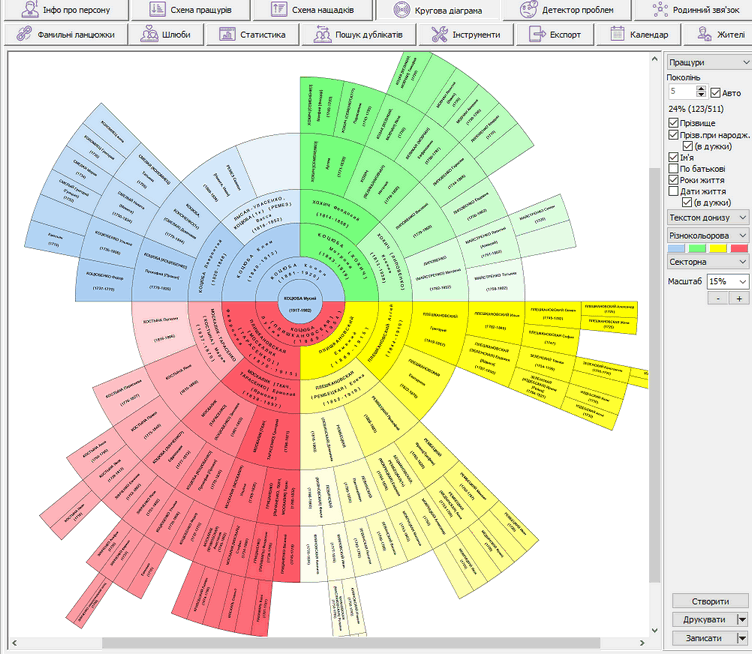

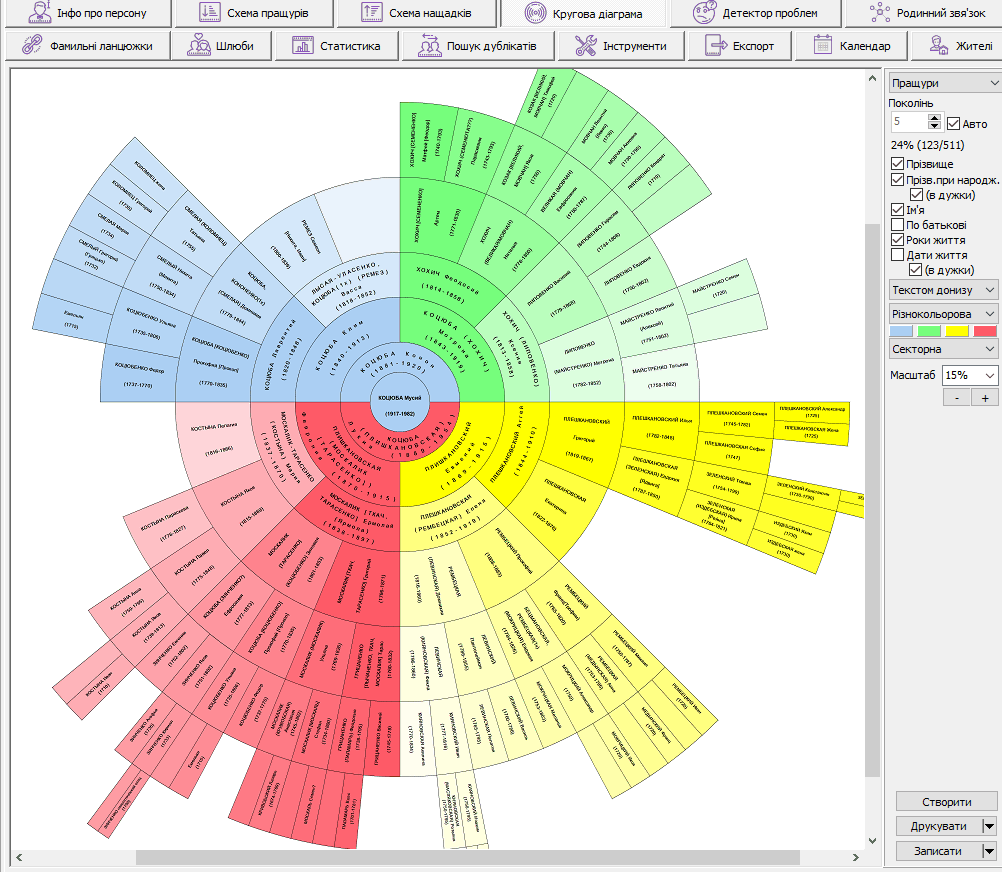

Секторная - с прорисовкой только тех секторов, в которых есть информация о персоне.  Во этом случае секторной диаграммы она будет выглядеть следующим образом:

Также есть еще 3 варианта диаграм, которые условно называются "Сотовые ". В них, в отличие от "Секторной" сектора соединяются линиями между поколениями, которые связывают потомков с предками

Сотовая пропорциональная - данный вид диаграммы не отличается особо от Секторной. Разница только в наличии соединительных линих, показывающих связь потомков с предками.

На двух других видах можно остановится подробнее.

Как правило при исследованиях отдельные "ветки" предков заполнены гораздо лучше, чем другие. И круговая диаграмма приобретает вид, когда в самых ранних поколениях количество таких секторов (предков) небольшое, но при этом само количество таких секторов-предков малое. Следующие 2 вида сотовых диаграмм были созданы с целью оптимизировать место у самых дальних предков в таких ситуациях, увеличив размер ячеек за счет наличия свободного места отсутствующих персон в "соседних" поколениях. Эти разновидности диаграмм используют немного разные алгоритмы размещения:

"Сотовая оптим.1" в этом смысле имеет более "щадящий" режим, а "Сотовая оптим.2" - более "агрессивный".

Но лучше 1 раз увидеть, чем объяснить словами. На нижних рисунках расположены все 3 разновидности диаграммы, построенные от одной и той-же персоны

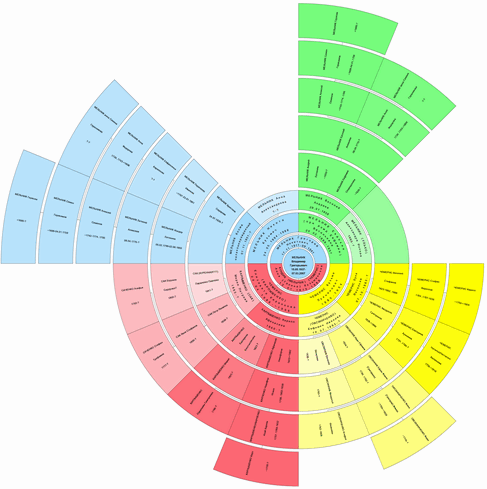

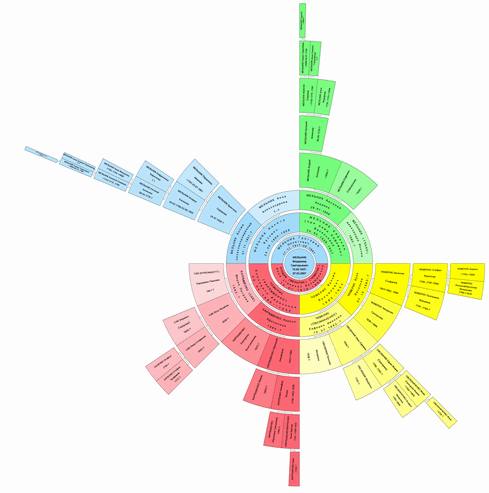

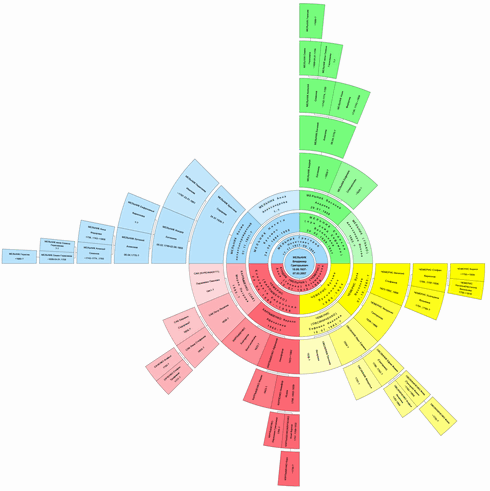

          Сотовая пропорциональная                            Сотовая оптимальн.1                                        Сотовая оптимальн.2



В зависимости он полноты исследования поколений можно выбрать наиболее приемлемый вариант, чтобы и надписи были читаемы и особо не страдали пропорции размера ячеек.

Данный вид размещения ячеек круговой диаграммы полностью оригинальный, то есть придуман мной и аналога такого размещения в других генеалогических программах я не встречал.

Кроме этого появилась возможность пользовательского выбора цветов во всех видах круговых диаграмм (в случае, если выбран Двухцветный или Многоцветный вариант). Выбранные цвета будут запомнены, однако их всегда можно сбросить к стандарным (при выборе цвета стандартные цвета будут в блоке Дополнительных цветов).
